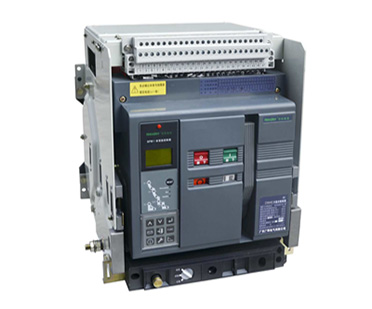

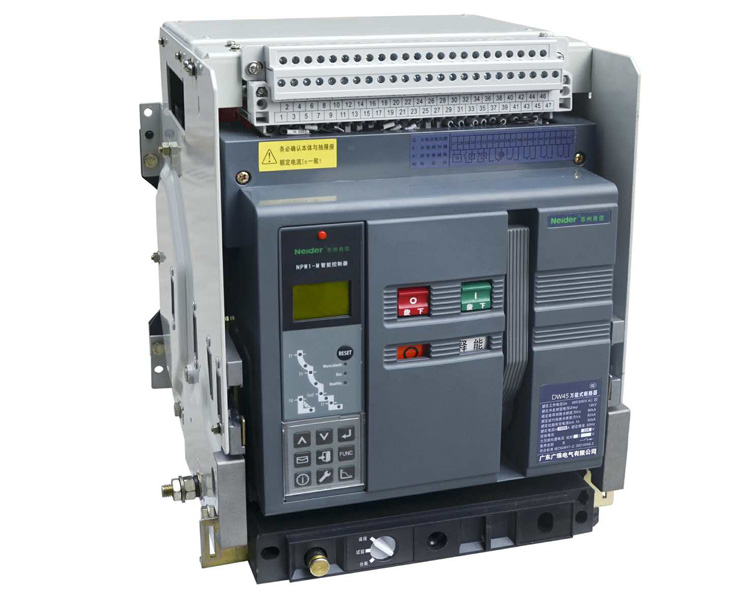

DW45系智能型萬能式斷路器（以下簡稱斷路器），主要用于交流50Hz，
額定電壓400V（380V）、690V（660V），額定電流630-3200A的配電網絡中，同來分
配電能和保護線路、防止用電設備遭受過載、短路、欠電壓、單相接地等故障的 危害。
斷路器一般安裝在低壓配電柜中作主開關用，具有多種保護功能，可實現選擇性保護且
動作精確，避免不必要的停電損失，提高供電質量和可靠性，斷路器符合GB14048.2
《低壓開關設備和控制設備·低壓斷路器》標準和IEC947-2《低壓開關設備·低壓斷路
器》標準。
廣珠電器，一間國內優秀的低壓電器廠家，13年悉心經營，在背后默默研究出“高品質、壽命長、安全度高”的斷路器，只為顧客有一個安全、舒適、放心的空間。
| 型號 | GZW45 | GZW45-3200 | |||||||||
|
殼架等級額定電流In（A） |
2000 | 3200 | |||||||||
|
額定電流In（A） |
630 | 800 | 100 | 1250 | 1600 | 2000 | 2000 | 2500 | 2900 | 3200 | |
|
額定工作電壓Ue（V） |
AC400Hz，400（380），690（660） |
||||||||||
|
額定絕緣電壓Ui（V） |
AC500Hz |
||||||||||
| 極數 | 3、4 | 3、4 | 3、4 | 3、4 | 3、4 | 3、4 | 3、4 | 3、4 | 3、4 | 3、4 | |
|
N極額定電流In（A） |
50%In，100%In |
||||||||||
|
額定極限短路分段能力Ics(KA )(有效值)
|
COSΦ=0.2，AC=400V | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | 100 |
| COSΦ=0.25，AC=490V | 50 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | |
|
額定運行短路分段能力 Ics(KA )(有效值)COSΦ=0.25 |
AC400V | 50 | 50 | 50 | 50 | 50 | 50 | 80 | 80 | 80 | 80 |
| AC690V | 50 | 50 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | |
|
額定短路接通能力Icm（KA）（峰值）COSΦ=0.25 |
AC400V | 176 | 176 | 176 | 176 | 176 | 176 | 220 | 220 | 220 | 220 |
| AC690V | 105 | 105 | 105 | 105 | 105 | 105 | 143 | 143 | 143 | 143 | |
|
額定短路耐受電流（IS）Icw（KA）（峰值）COSΦ=0.25 |
AC400V | 50 | 50 | 50 | 50 | 50 | 50 | 80 | 80 | 80 | 80 |
| AC690V | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | |
|
全分段時間（五附加延時）（ms） |
25-30 | ||||||||||
|
閉合時間 |
最大70ma*70 |
||||||||||
| 智能型 | 基本型 | （） | （） | （） | （） | （） | （） | （） | （） | （） | （） |
| 脫扣型 | 通訊型 | （） | （） | （） | （） | （） | （） | （） | （） | （） | （） |
| 介電性能 |
AC500Hz，3000V ,1min |
||||||||||
結構緊湊、體積小、分斷能力高
封閉的觸頭系統，實現了零飛弧
智能型脫扣器，具有自檢、試驗、監控、數顯及通訊等能力
滿足電網實現三段保護要求
空芯取樣電流互感器、精度高，線性度好
1、原材料
韓國進口原材料，品質甄選，防火阻燃，安全耐用
◆所有塑膠外殼均采用防固阻燃PC外殼，產品觸點全部采用銀點，安全可靠
◆用于電氣及機械材料的磷銅配件，可靠度高于一般銅合金制品
2、工藝
廣珠電氣，精于工，智于“芯”，精湛工藝，精工精品
◆從模具到材料加工，從零部件到成品組裝，72道工序，24個質控點，嚴格把控每一個產品生產細節。
3、價格
以“超高性價比”完勝同行，產品全方位，價格巨實惠
◆引進國內一流的自動化生產流水線和高精密的檢測設備，產品種類豐富齊全，是同行之中低壓電器的價格首選。
4、設計定制
個性化設計定制，設計團隊懂您所想，量身定制所需產品
◆擁有現代化的科技研發大樓和大型生產車間，具備強大的研發設計團隊，可按照客戶需求進行個性化定制。
